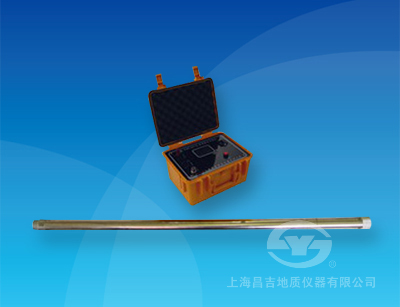

本儀器是一種新型的數據人工記錄，經濟型的數字井斜測量儀器，適用于非磁性礦區垂直或定向井（孔）的頂角和方位角的測量，也適用于非磁性礦區定向鉆孔控制頂角、方位角的測量，可廣泛應用于孔徑大于40mm的工程、水文、油田、煤田、地質等*域鉆孔的井斜測量。
一、主要特點
1、采用高精度的重力加速度計和三維磁阻傳感器組成儀器測量系統，靈敏度高、重復性好、體積小。
2、應用現代數字信號處理技術，準確計算頂角和方位角，使測量結果達到高精度的要求。
3、應用現代通信編碼長線傳輸技術，實現長電纜數字信號可靠傳輸，提高儀器的抗干擾能力。
4、測斜探管取消了重錘擺動部件，使儀器抗震性能極大地提高；實際測點深度間隔及測點數可任意選擇，提高了測量效率。
5、采用高亮度液晶顯示器顯示測量結果，方便野外作業和數據現場記錄。
二、技術指標
|
1、測斜深度： |
≤1200米 ； |
|
2、測量范圍與測量誤差： |
頂角測量范圍：0～50°,測量誤差：±0.2° ；
方位角測量范圍：0～360° ；
頂角1～3°時， 測量誤差：±5.0° ；
頂角3～50°時，測量誤差：±3.0° ； |
|
3、測量方式： |
定點測量，測點深度間隔及測點數任意確定 ； |
|
4、電源： |
AC 220V±10% ，50Hz ； |
|
5、地面控制單元工作環境 |
溫度：-10℃～50℃ ；
相對濕度：≤85% ； |
|
6、測斜探管工作環境 |
溫度：0℃～55℃ ；
耐壓：≤15MPa ； |
|
7、地面控制單元 |
外型尺寸：270×220×155(mm) ；
重量：2.4(kg) ； |
|
8、測斜探管 |
外型尺寸：Φ40×1600(mm) ；
重量：10(kg) 。 |
